Also ich stehe irgendwie auf dem Schlauch mit dem Auspinnen.

Du schreibst: " Pin 29 (CAN-High, Farbe: orange/grün) und
Pin 3 (CAN-Low, Farbe: grün) auspinnen".

Pin 29 (bei mir grün/orange) https://pl.vc/1zb6a
Pin 3 (bei mir blau/rot) https://pl.vc/tvjt

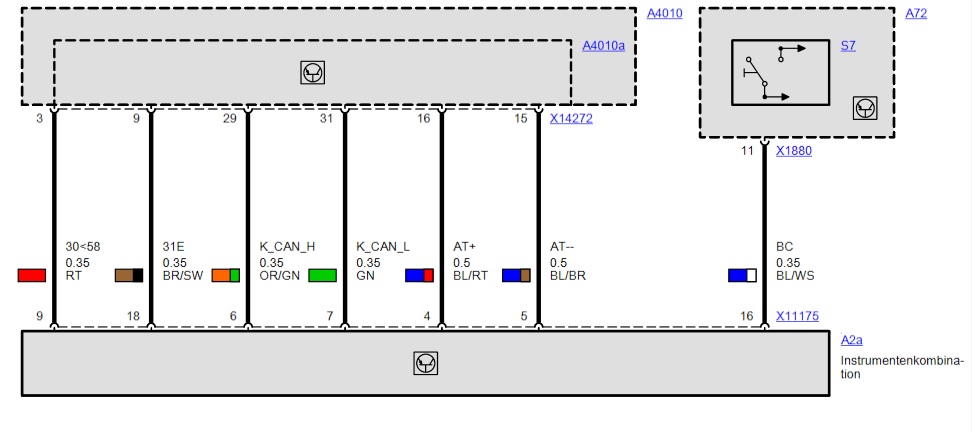

Da tun sich schon Fragezeichen auf. Ich hätte eher gedacht das es Pin 29 und 30 sind (laut meinem Bild).
Da würde das mit den Farben hinhauen, und die beiden Leitungen sind gedrillt (wie bei Can eig. üblich).

weiter unten steht: "Vom Buchsengehäuse der JBE, Pin 3 (Klemme 30, Farbe: rot) und Pin 9 (Klemme 31,
Farbe: braun/schwarz) auspinnen"
Pin 3 Wurde doch schon ausgepinnt? Oder ist jetzt Pin 30 gemeint? der wäre laut Bild grün und nicht rot??
Pin 9 (https://pl.vc/4shjh) wäre wieder schwarz/braun wie beschrieben.

Ich entschuldige mich schon im voraus wenn der Fehler offensichtlich ist.

Grüße, Kaoala

Ok da wäre ein Problem ja schon gelöst.
Aber warum ist bei mir die Kabelfarbe blau/rot an Pin3 und nicht rot?

Zitat von approximate

Sobald verfügbar werde ich es hier bzw. auf Facebook verkünden.

Äääähm. Bitte hier. FB sucks.

Zitat von approximate

baujahr?

07.2005

Bei mir ist der Pin3 auch blau/rot.

E91 Baujahr 11/2010 325D

Kaoala: Laut deinen Bilder ist bei dir Pin3 Rot/Blau und nicht Blau/Rot. Oder seh ich das falsch?
Hier noch mal das Bild von dir: https://picload.org/view/rgowopod/pin9.jpg.html
